LED大屏幕显示系统因其耗能低、寿命长及显示效果日趋细腻而成为专业显示工程的主要选择之一。LED大屏幕系统通常用于户外，但在小间距LED屏获得发展的同时它也顺利的撬动了通往室内市场的大门。火车站、地铁站、飞机场、大型商业广场及大型酒店会场等场所经常需要向外传递班次、股票、品牌宣传、促销及会议相关信息，这可利用LED大屏幕来搭建相应的信息发布系统，通过简洁的可视化界面协助各个场合做好服务及应对紧急情况。
由于实际情况的错综复杂，很多时候信息发布系统需要几路信号同时在LED大屏幕上显示出来，方便人们在任何时间都能各取所需观看，减少延迟等待时间。这要求LED大屏幕能够实现灵活分屏显示，同时能对信号进行标识以便快速识别信号源。要达到这一效果就离不开针对LED显示模式使用的图像信号处理设备，在这个方案中我们采用ATER LED图像控制处理器。
本方案中除了上述的显示及图像信号处理模块，我们还需要传输及控制模块来实现系统的便捷实用和管理。
为应对变化的情况，要求系统能够灵活实现多分屏显示、全屏显示、窗口大小及位置的任意切换调整，同时也要求操作简单且便于管理，因此系统的具体需求如下：
1、能够将班次、股票、品牌宣传、促销及会议等信息清晰呈现给观看者，显示画面大小适中，色彩平衡佳。可通过分屏显示来灵活的实现信息同步展示和数据对比分析，提升应对不同情况的能力，有效协助人们的出行、工作及应对灾害等。
2、系统能够不间断持续工作，满足车站和机场等公共场所的24小时全天运作。同时，由于运作时间长，要求系统内部各设备低耗能且寿命较长，降低系统使用成本，减少后期检修及维护次数。
3、能够自适应各种分辨率信号，让包括4K*2K信号在内的各种常见分辨率输入信号都能正常显示。并且，系统可实现像素点对点显示，使得传输至显示终端的图像像素恰好与LED屏像素一致，保证显示品质从像素级抓起。
4、在系统功能效果满足用户需要的前提下，设备选用及系统实施力求简洁，节能减排，爱护环境，为人们提供更美好的生活环境及工作环境。
5、 避免设备过快淘汰，具有良好的向前兼容能力。支持4K*2K超高清信号，在4K普及后依旧是主流系统配置。
信息发布系统注重将需要传递的信息真实、快速、有效的呈现在观众面前，通过更简洁直观的方式给人们提供更好的服务和保障，应遵循如下设计原则：
1、清晰呈现。不遗漏关键信息点，图像信号像素点对点显示，实现像素级同步。
2、灵活调整。可任意调整分屏数量、模式、大小，实现系统灵活显示。
3、简单控制。用户可通过统一可视化界面来控制系统各设备工作状态。
4、系统稳定。无故障工作时间长，设备可协同性佳。
5、施修便捷。采用寿命长的设备来搭建系统，利用最优化布线方案降低系统冗杂度。
1、信号采集。通过PC机、笔记本、DVD或蓝光播放器、高清摄像机等设备来获取某一时间段内特定场所需要传递给观众的文字、数据、图片及视频信息，同时高保真传输给LED图像控制器。
2、信号传输。在车站及机场经常遇到需要进行远距离传输的情况，这可直接配套ATER双绞线传输器来实现数字化高清信号长达100m的传输。若不涉及远程传输则直接选用普通的DVI、HDMI线即可。
3、信号处理。兼容采集端发送过来的所有常见分辨率信号并进行处理，将任意一路或多路信号切换给显示终端显示，能够达到全屏或分屏显示效果，最多实现八幅图像的同时显示，支持对输入的所有信号作唯一标识。
4、信号显示。根据场地不同，使用LED显示屏陈列自由组合成相对应尺寸的大屏幕，实现画面清晰呈现，播放流畅，观众能从中快速获得关键信息点，达到信息发布目的。
5、集中控制。用IPAD、智能手机及其它IP联网设备的可视化控制界面向IP-450发出指令，驱动PT-750中控控制接入系统中的多个电用设备。用户也可以选择直接通过触摸屏来实现这些操作。

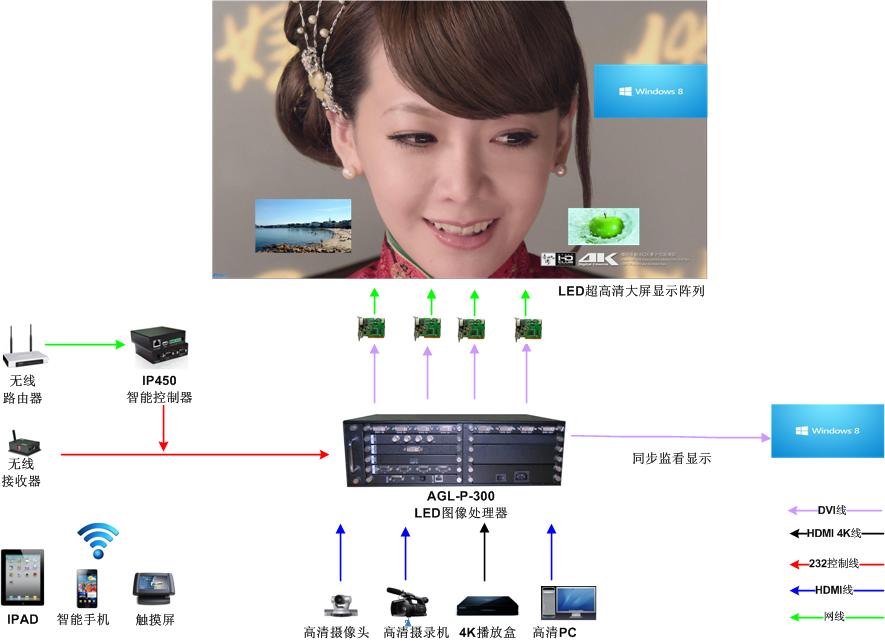

产品应用拓扑图：
1、AGL-P系列LED图像控制器，采用插卡式结构设计，支持VGA/DVI/CVBS/HDMI/SDI/HDBaseT/光纤/双绞线等多种信号格式，可以采集多路信号并实现对这些信号的全屏或分屏显示，最大支持八画面的独立层叠布局。同时支持4K*2K超高清信号并实现像素点对点显示。
2、IP控制器IP-450，通过互联网实现对系统设备的一键控制，控制平台无需安装任何软件，只需要用终端浏览器进行控制即可，可以利用智能手机、IPAD等智能终端进行控制。
3、IP控制器IP-450，一款专为中高端场合应用设计的IPAD智能控制器通过ipad、智能手机等智能平台进行控制。
4、可编程中控PT-750，完成整个系统的有效快捷的整体控制，适合大中型规模系统设备的管理和控制，自带14路双向RS232/RS485控制接口，1路AT-LINK控制接口，一路10/100以太网口，可配套IP-450进行使用，当然可定制内嵌所需要的WEB控制界面，实现多平台甚至跨平台操作。
5、无线彩色触摸屏TP-700C，7英寸手持式阵彩色液晶显示屏，采用真彩色透射式点阵彩色液晶屏和射频无线控制技术，实现人机交互集中管理与控制。
6、无线射频发射器RF-20，一路串口连接，无线射频信号接收，主要用于与无线触摸屏通信，一般与其配套使用。
7、LED大屏显示阵列单元，可通过任意的拼接组合来获得实际工程需求的尺寸，方便灵活。
| 序号 | 产品名称 | 产品型号 | 数量 |
| 1 | LED图像控制器 | AGL-P系列 | 1台 |
| 2 | IP控制器 | IP-450 | 1台 |
| 3 | 无线路由器 | 1台 | |
| 4 | 可编程中控 | PT-750 | 1台 |
| 5 | 无线彩色触摸屏 | TP-700C | 1台 |
| 6 | 无线射频发射器 | RF-20 | 1台 |
| 7 | LED大屏显示阵列单元 |
若干 |
