产品说明:

本项目室内LED显示屏用于展示厅。主要用视频宣传。为了能做好本项目,我司从显示屏本身的特点出发以及结合安装现场情况特点等各方面进行了综合考虑,包括从管芯的选择、驱动芯片的选择以及开关电源等元器件的选择都进行了慎重考虑,并着重考虑了显示屏安装结构的安全性以及屏体的散热、屏体的避雷和电源避雷等情况。

  主要设计情况如下:

  一、屏体规格:室内全彩点间距PH3mm。

  二、管芯及元器件的选择:红管芯:晶元;绿管芯:晶元。

驱动芯片:聚积;开关电源:创联。

  三、显示屏面积:92.9平方米

  四、总预算金额:                  元,客户自备部分未包括。

五、屏体总重量:

  六、本项目总功耗和平均功耗:每平方总功耗600W平均功耗300W.

  七、防雷等级:屏体与钢结构独立防雷、电源浪涌防雷。

  八、工期:合同签订后40天内安装调试完毕。







 设计员:潘淦德

                                                   2016.7.20









第一章  公司简介

杭州优视数码科技有限公司是专门致力于LED电子显示屏及LED照明产品集研发、生产、销售和售后服务于一体的高新技术企业。公司主要产品有:LED单双色显示屏、LED室内外全彩屏、LED室内外条屏、LED节能灯。是浙江省目前最专业的LED显示屏制造商之一。

本公司与规模庞大的支持屏体生产的管芯厂、封装厂、LED数码管,发光管、点阵模块、电源、PCB、加工生产厂等数家专业配套厂有良好的商业合作关系,运用尖端科学技术,领先的设计思路,先进的工艺水平,近乎苛刻的品质要求及完善的售后服务管理机制,使我们更加自信:杭州优视是您可信赖的合作伙伴!

本公司售后服务:

★ 快捷热线 客户可以通过优视公司工程维护中心得到最快捷优质的服务。

★ 专业培训 优视公司提供专业培训,确保用户熟练操作,应急排障。

★ 全年保修 在工程验收后二年内各产品实行免费维修。

★ 永久服务 保修期满,实行永久维修。系统软件跟踪免费升级,解除客户后顾之忧。定期上门检修,确保用户利益。



本公司始终如一的坚守互信互利的原则,坚持信誉和承诺。得到了越来越多用户的信任和支持。公司全体员工将继续本着“信誉第一、质量至上、创造品牌、服务社会”的目标,以最优良的品质服务于银行、证券、车站码头、大型广场、行政审批中心、税务部门、就业部门、人才市场、农贸城、邮政、电信、医院、法院、高速公路、城市交通、工矿企业等各类场所,受到了广大用户的一致好评,为客户创造了可观的社会效益和经济效益。



第二章  技术参数表

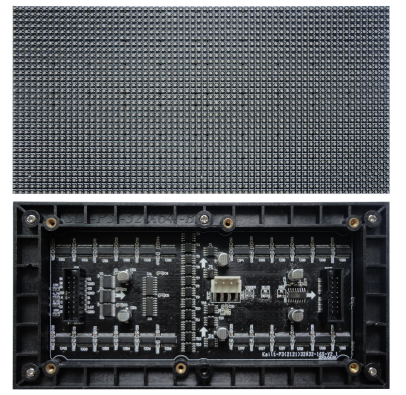

模组



项目

参数

产品型号

HX-P3-16S

模组尺寸

192mm*96mm

物理点间距

3mm

物理密度

111111点/m2

发光点颜色

1R1G1B

LED封装

国星

LED管芯

台湾晶元

模组分别率

64dots(W)*32 dots(H)

模组最大功耗

18W

模组厚度

14.75mm

模组重量

0.16kg

驱动方式

恒流驱动

扫描方式

1/16扫描

接口方式

HUB75-A

白平衡亮度

≥1500cd/m2





供电方式

5V/40A*3pcs

散热方式

fan 2pcs

最佳视距

3M~20M

最佳视角

160°(W) 120°(H)

环境温度

存贮storage:-35℃~+85℃

工作working:-20℃~+50℃

相对湿度

10%-95%





工作电压

AC220V±10%

平均功耗

180W/H

最大功耗

≤360W/㎡

电流

≤20mA

控制系统



控制主机

P4或以上

操作系统

WIN98/2000/NT/XP

控制方式

同步控制Synchronization

主要技术参数



驱动器件

IC恒流驱动

刷新频率

≥400HZ

灰度/颜色

RGB各256级,可显示16.7M颜色



平均无故障时间

≥9000hours

显示模式

800*600/1024*768





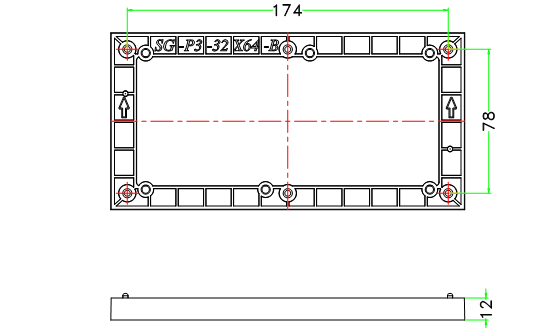

192*96mm





 托架

尺寸

192*96mm







192*96mm LED显示屏系统作为光、电、声结合的多媒体高科技产品,主要包括以下部分:

· 显示屏体

· 数据传输线

· 控制计算机

· 显示屏控制卡

· 显示屏控制软件

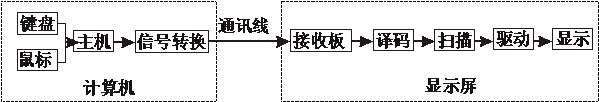

其总体框图如下:





第四章  显示屏配套设备清单

序号

品名

规格

数量

单位

单  价

金 额

1

全彩LED

室内P3

92.9





备用配套设备和工程费用报价



1

显示屏控制器

发送卡

4





杭州光磊

接收卡

315



2

视频处理器

维奥

2


3

拼接器

维奥

1


4

电   脑

联想

1



5

120KW配电箱

120KW

1



6

电缆、网线

国产

1

0

0

7

安装调试费用

/

1



8

运输及保险

/

1



二钢结构部分

1

钢结构

镀锌钢材制做

1



2

外装饰

镀锌钢材制做

1



3

脚手架搭设



1


小计















装屏体以前,需方应满足以下施工条件:

⑴ 提前做好强弱电线缆的敷设,拉至屏体结构处,并预留足够长度;

 ⑵ 提前将通讯线缆(网线:100M以内;若100M以上建议考虑采用单模光纤传输)预埋好拉至屏体结构处,并预留足够长度;






第五章 系统设计说明

 (一)  系统特点

1. 整个系统全部采用进口名厂元器件,品质得以保证。

2. 模块化设计,结构紧凑,安装、维护方便。

3. 全硬件实现,无需软件驱动,高速、可靠、直接,避免了软件的多层加载。

4. 采用静态电流驱动,显示屏亮度可调,效果稳定、清晰无闪烁。

5. 采用了非线性色差校正技术,显示效果佳,分辨率高、图文清晰,动画效果流畅,无马赛克现象。

6. 发光二极管采用分离表贴结构,可视角度大,发光效果好,发光亮度高且可调。

7. 单网线传输 : 一条网线即可传送视屏信号 (1024X1024级灰度) 。

8. 智能跟踪功能: 可用鼠标拖动力LED显示区域,屏幕锁定。

9. 超大带载力:发送卡为1024X512,接收卡为256X128。

10. 亮度可调 :除256级软件调节外,接收板有8级亮度调节接口,可对显示屏进行手动或自动亮度调节。

11. 显示屏自检功能:一般显示屏很难准确找出故障点,需要人为的去数箱体的行和列。优视显示屏采用IC芯片,在屏体发生故障时,可以在控制计算机上显示故障单元的位置,此外,如果运行温度超高,IC芯片还可以输出报警信号。这是一般显示屏所没有的功能。

12. 网络控制:可以进行远程发布控制,网上任何一台电脑均可开关显示屏、控制显示内容、调节显示亮度等。

13. 远距离传送: 采用先进的数据传输技术,使用千兆网高速数据通讯芯片,防静电,防雷击,支持无中继的远距离传输,同步视频屏通讯距离大于100米,实测130米。

14. 稳定可靠: 采用国际最新技术,使用世界流行的超大规模(200万门)FPGA器件,提高了控制系统的稳定性、可靠性,并可支持在线升级。

15.软件兼容性强: 由于使用了硬件实时同步技术,整个过程无须加载任何软件,具备软件开放式结构。显示屏可使用 DOS操作系统也可使用WINDOWS98、WINDOWSNT WINDOWS2k WINDOWSXP操作系统。用户可自行编制显示程序,更可使用流行的各类优秀的图形、图像、动画、视频及幻灯片制作软件,来任意编排制作播出节目。同时提供一套超级图文制作播放软件。支持上百种显示方式可任意编排各种视频和图文信息,并可自动播放。

(二)  系统硬件

采用LED发光二极管为基本发光器件的显示屏,可显示文字、图形、动画、视频信息等。系统有各种字体、字形可选择。其基本结构为:

显示系统框图

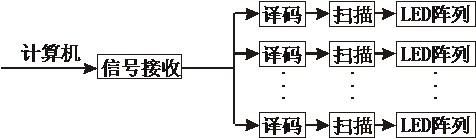

一个最简单的系统可用以下框图表示:









系统硬件方案

LED显示屏体

显示屏体由2121贴片式发光管组成。

单元显示模组

每块单元模组都是由发光管及控制电路组成。模组的结构、性能都完全一样,可组成不同的规格尺寸,便于拆装、维修。

电源

输入380V交流电,显示屏专用开关电源。输出电压不因为负载的多少而变化。



(三)  系统软件

系统软件的总体设计思路是提供简捷方便和交互式的节目制作播放环境,使系统具有良好的扩充性和可靠性,并能与硬件CRT相配合。

系统环境

本系统软件具有良好的兼容性,支持Windows98,Windows2000 WindowsXP等多种常用的Windows操作系统。

LED演播室播放系统

《LED演播室》是LED演播室工作组专为LED显示屏设计的一套功能强大,使用方便,简单易学的节目制作、播放软件,支持多种文件格式:文本文件,WORD文件,所有图片文件(BMP/JPG/GIF/PCX...),所有的动画文件(MPG /MPEG/MPV/MPA/AVI/VCD/SWF/RM/RA/RMJ/ASF...)。

LED演播室播放系统是多种制作播放之大成,界面美观友善,中、英文菜单可互相转换,操作方便。其各项功能可由用户自由组合后,进行循环播放并自动切换,且各项均可分别实现定时、定速,显示方式达180种之多,其主要特点为:

功能强大

有多种显示方式,可以通过键盘、鼠标等不同的输入手段输入文字、图像等信息,文字可以放大、缩小和拷贝,图像可通过软件进行修改、编辑,有各种字体、字形、色彩选择,插入各种显示方式,各项编排可自由组合、定时,达到理想的显示效果。

界面友好

中、英文菜单可互相转换,人机对话直接,操作简便,节目操作播放用鼠标点按即可。

中文系统

本软件提供五笔、拼音、区位、英文四种常用汉字输入方式,用户可根据需要任意选择输入方式。在WINDOWS、金山等任意中文系统中,输入的文本文件都可直接调用,并提供宋、黑、仿宋、 楷、细园、行楷、琥珀、中园等各种字体、字形,提供在字的各种方向上加边修饰,字色、边色可任意选择,所选字的属性均有示范,客户可直观判断所选属性是否合适,实现最佳的艺术效果。

丰富的显示方法

不同的显示方式使屏体每一幅图案、单调的文字更有吸引力,增加画面的动感。本软件提供移动、翻滚、中开、中合、闪烁、飞动显示、反白、百叶窗、旋转、飘雪等180种不同的显示方式。

播放控制简便

本软件各项功能可任意组合,制作成剧本播放,可定时、循环自动播放。播放时可以单步播放,也可随时暂停,从暂停处重播,并提供播放时间,方便使用。

(四)  系统可靠性设计

l 系统设备为全新的、未使用过的设备。

l 采用先进的技术、优质的材料和零部件、一流的工艺、严格的质量管理为买方

提供技术先进、质量上乘、外表美观并完全符合合同规定的质量、规格、性能要求的产品。

l 保证按ISO9000系列质量管理和质量保证体系,对所供设备的设计、采购、

制造、检验、包装、安装等各个环节进行严格的质量管理的质量控制

l 元器件筛选

采用进口工业品级以上器件,像素管及模块经过级别筛选,淘汰一批杂色、混色、死点等。核心器件由我公司独立开发生产。

l 元器件老化

所有元器件都经过72小时高温(80℃)老化,不合格产品淘汰。

l 元器件测试

l 电流电压测试,保证系统在标准状态可靠范围内(±10%)正常工作

l 成品测试

单元经贴片、波峰焊、加装屏蔽层后,经过电磁试验测试其电磁屏蔽性能,合格后

出厂;开关电源是经过CE认证的购买件;控制电路板经过噪音干扰测试,合格后

出厂。

l 系统完全性措施

强、弱电及通讯线分开布线,避免相互干扰。

供电系统采用电源噪音滤波器,排除外界信号干扰。

三相分开均匀布线,平衡电流分布。

计算机地、逻辑地、模拟地、大电流信号地、小电流信号地、结构安全地、电源地分

开走线。

我公司所提供的系统,包括主要设备及元器件在正确安装、正常使用和维护保养的情

况下,能达到规定的性能和使用寿命。



(五)  系统工程的可维护性

l 显示屏体由发光单元组成,为标准模块设计,整个屏体由完全相同的发光单元组成,可以互换,方便安装、调试、维护;

l “热拔插功能线路”:单元显示板具有自保护功能,支持热拔插,可方便地在线维护,信号线插错、电源损坏,均会自我保护,不会损坏器件及屏体;

l 屏幕背后留有维修通道,方便安装、维护;

l 控制系统的计算机网络设备和相关弱电设备集中在控制室,方便日常操作和设备维护。

l 总目标:系统平均无故障运行时间大于10000小时

l 系统使用寿命大于10万小时

l 系统具有良好的可靠性和可维护性



(六)   开、竣工期和施工进度网络图

1、生产周期:

整个显示系统的施工包括两部分:

a显示屏屏体及有关设备。

b屏体外框和工程整体钢架结构部分。

2、施工进度计划

a总工期:自合同生效之日起40天内,完成显示屏的制作、调试工作,使显示屏能够正常运转

简要说明

b施工进度及程序

为按时优质完成LED显示屏项目工程,特编制以下工程项目进度计划安排表:

(一)钢结构工程(15天)

在工程施工合同正式签订后5日之内开工(包括设备、材料及人员进场所需时间)。

(二)屏体的生产加工及调试(20天)

合同签订生效之日起即投料生产,工期25天,与钢结构工程同步进行。

工艺流程如下:

元器件老化筛选—→线路板装配调试—→箱体装配调试—→屏体通电老化—→ 控制系统与屏体联调—→箱体检验包装入库—→出库发运

(三)LED屏体的现场安装、调试施工(8天)

本工程项目包括:

(1)户外LED电子显示屏安装及调试;

(2)供电电源及地线连接;

(3)系统软件安装与调试;

(4)机房设备与系统联调。

(四)显示屏工程实施图:



 合同生效工程实施————→钢结构工程(包括基础加固部分)

            ↓                     ↓              ↓          ↓

投料生产外屏体       钢结构框架焊接     综合布线    埋设地线

         ↓                      ↓               ↓       ↓

屏体老化、检验、运输    机房设备布局、综合布线、电源及地线测试

                 ↓                               ↓

               屏体安装、通电调试系统安装调试

               系统联调,编辑用户应用软件,整屏运行

                        组织验收、交付使用

现场施工按上述计划安排可同期、交叉进行,尽量提前。





第六章  售后服务

一、保修期限

我公司提供二年的免费质量保证服务,终身保修。自系统调试合格之日起进入质量保证期。

二、验收前的售后服务措施

1)提供齐全的设备资料和软件。

2)确保设备正常运行,对客户反映的问题,及时给予回复。

3)负责无偿对招标方设备使用人员进行培训,确保设备的正确使用。

三、验收后的售后服务措施

1)我公司在接到用户的维护要求后,即时电话响应,3小时内赶到现场,8小时内解决故障。重大故障在24小时内解决,若不能修复,将提供备件供用户使用。

2)质保期内,用户无须自行付费维修,我公司负责修理和替换任何由于货物自身的质量问题造成的损坏及故障。

3)质保期内,如因修理货物或更换部件,而非人为因素和自然因素出现故障而造成短期停用时,质保期和免费维修期相应顺延。

4)我公司在质保期内更换的任何零配件,均是货物供应商原产或是经用户认可的。所有的替代零配件均是新的未使用和未经修复的,除非最终用户提供书面许可,否则不使用此范围外的其他(非新的)配件。

5)质保期结束前,我公司将和用户一起进行一次全面检查,任何缺陷由我公司负责修理。修理之后,我公司将缺陷原因、修理内容、完成修理及恢复正常的时间和日期等报告给用户,报告一式两份。

6)我公司将对显示系统进行终身维护,公司将提供足够的备件,以适应用户的维修需求。

7)对客户进行定期回访,发现问题及时解决。

8)质保期内,我公司将提供7*24小时技术及售后服务。

 杭州优视数码科技有限公司提供LED p4,p5 ,p6,p8,p10等LED显示的设计,生产,安装,调试,维修等业务。

四、维修服务收费标准

我公司对系统提供终身技术服务、终身保修,系统维修只收取适当配件费、维修材料费及人工费。

保修期内,非用户的人为原因而出现的产品质量及安装问题,由我方负责包修、包换或包退,并承担因此而产生的一切费用。但下列情况我方不负责免费保修:

* 买方不按照我方提供的正确使用方法而导致设备故障损坏;

* 买方擅自改装设备;

* 各种人为因素或自然灾害因素造成的损坏。

质保期内,系统出现硬件故障时,所提供的替代硬件设备的性能等于或高于原产品性能。

我公司承诺:在质保期满后3年中,不再提高配件清单的配件价格并保证配件的供应。



在保修期内,我方免费负责定期对此屏进行保养性维护。并负责对使用中遇到的应用问题予以解答指导,协助贵方充分利用此屏,发挥它的作用。

培训:我方提供两种培训方式

现场培训:

 配合现场情况,安排贵方技术负责人员在系统安装、测试和验收的过程中,进行有关技术的培训,目的使贵方的技术负责人员对整个系统的技术规范与安装取得充分的了解。

专门培训:

 按照工程进展情况,杭州优视有限公司将为有关人员提供专门培训,培训内容为电子显示屏的使用与日常维护以及常用技术规范,具体培训时间地点如下:

时间:现场安装时和显示屏使用后;

地点:显示屏使用现场




具体课程表如下:

阶段

时间

内容

第一阶段

第1天

计算机基础知识

第1天

Windows操作

第1天

显示屏基本工作原理

第2天

系统的操作程序和管理

第2天

节目制作技巧

第2天

系统日常维护与安全注意事项

第二阶段

第3天

软件系统的构成、安装、使用和维修

第3天

系统的操作程序和管理;

第3天

硬件故障的判断、确定和维修;

第3天

系统设备的使用和维护;

第3天

系统的日常维护、管理和使用。



第七章 业绩表

杭州优视数码科技有限公司近期业绩

舞台屏:

余杭老板电器               余杭无纺布

余杭交警大队               金华上海财经大学

乔司监狱                   杭州市戒毒所




金融系统:

农业银行         杭州联合行

嘉兴银行         渤海银行


太平洋保险                湖商银行

 。。。。。。。。。。。。。。。。。。。。。。。

武装力量:

解放军第二炮兵部队      杭州警察学院

湖州南湖监狱            嘉兴海事局

浙江陆地搜救中心        杭州下沙派出所

杭州城管局              湖州城管局

金华城管局              衢州城管局

永康城管局              临安水利局

九江水利局              杭州环保局

乐平环保局              景德镇环保局

。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

影视、传媒

宁波时代电影院                  南宁广福电影院

岱山电影院                      凭祥电影院

义篷电影院                      下沙和达电影院

射阳电影院                      合肥肥东电影院

合肥肥西电影院                   九江电影大世界

德兴电影大世界                   衢州新城电影大世界

。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

教育、卫生、公共事业

杭州万向职业技术学院            杭州经济职业技术学院

萧山城东小学                    杭州育才中学
