稳定性：系统采用嵌入式架构，不受外部因素影响
显示效果：高解析度、层次丰富、色彩艳丽
信号多样性：具备同时处理模拟，数字及网络信号能力
认知度：大屏幕拼接广泛应用于各个领域，认知程度高，更易于操作使用
节能环保：功耗低，设备寿命长，所有器件均不含铅汞等有害物，全金属外壳，完全无辐射
可靠性：各项专业认证及严格的厂内测试保证了设备的稳定可靠，系统设计充分考虑了兼容性及冗余功能
我们向您推荐的大华55寸LED超窄边液晶拼接墙高端解决方案着重考虑系统的稳定性，可靠性以及信号的多样性，该方案具备高清数字信号、模拟信号和网络信号的混合处理能力，具备1080P网络信号直接接入，支持通过网络VNC方式实现对远程计算机信号的显示，可以实现画面的单屏，跨屏，漫游，局部全屏，整屏拼接等功能。
系统采用了高稳定性的B/S架构，用户可以在网络内任何一台PC机上授权操作，规避了PC中毒、崩溃等问题对系统的影响。
系统可以集成管理显示单元/视频矩阵/RGB矩阵/DVI矩阵等周边设备，并且可通过配置iPad手持式无线触控终端，支持无线管控方式。详细功能可以参考第2章《系统功能和特点》。
大屏幕显示墙由一套 3（行)×3(列）55″ (LED)超窄边液晶显示屏——DHL550UCH-ES组成。
DHL550UCH-ES单屏尺寸： 1215.30×686.10×245.00 (单位mm)
组合尺寸：(686.1mm ×3) ×(1215.3mm ×3)
底座高度：实际高度根据用户现场确定
背后维护空间：默认1000mm，实际空间根据用户现场以及拼墙高度确定
尺寸示意图见下： (含LED)
大屏幕显示墙由一套 3（行)×2(列）55″ (LED)超窄边液晶显示屏——DHL550UCH-ES组成。
DHL550UCH-ES单屏尺寸： 1215.30×686.10×245.00 (单位mm)
组合尺寸：(686.1mm ×3) ×(1215.3mm ×2)
底座高度：实际高度根据用户现场确定
背后维护空间：默认1000mm，实际空间根据用户现场以及拼墙高度确定
大屏幕显示墙由一套 1（行)×4(列）55″ (LED)超窄边液晶显示屏——DHL550UCH-ES组成。
DHL550UCH-ES单屏尺寸： 1215.30×686.10×245.00 (单位mm)
组合尺寸：(686.1mm ×1) ×(1215.3mm ×4)
底座高度：实际高度根据用户现场确定
背后维护空间：默认1000mm，实际空间根据用户现场以及拼墙高度确定
3x3结构尺寸图
1x4结构尺寸图

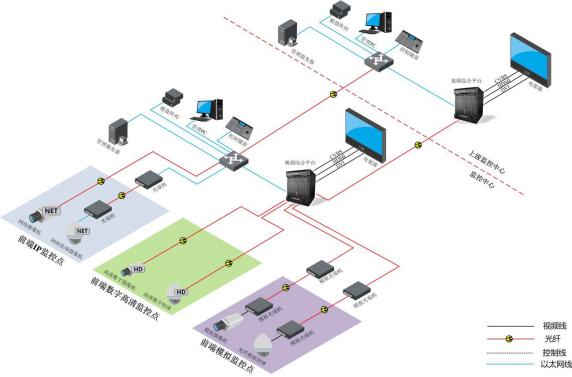

混合前端构架可有选择地部署模拟摄像机、网络摄像机和HD-SDI数字摄像机，最终统一到视频综合平台，实现统一的平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。
混合前端构架模式解决了新建系统对原有系统的集成和利旧，可充分接入前端模拟视频，保护已有投资。
随着安防应用不断深入和发展，视频监控系统的建设越来越趋向于实用化、理性化，采用视频综合平台混合构架模式，合理地部署前端监控点，有选择地标清、高清视频图像，将使系统设计和建设得以最大程度的优化，真正体现先进性、经济性、合理性、扩展性等特点。
客户通过PC控制电脑，利用有线或者无线网络向视频综合平台发送控制指令；拼视频综合平台作为系统核心，通过串口，将视频矩阵、RGB/VGA矩阵、显示单元等外设连接起来，发送各类控制指令，从而实现单屏、局部整屏、漫游、全屏、开关机、矩阵切换等功能；

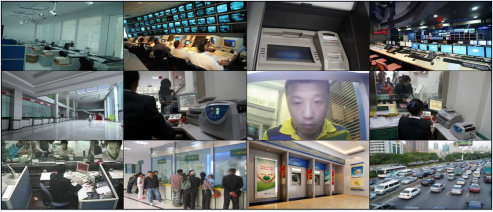

单屏功能如下图所示：

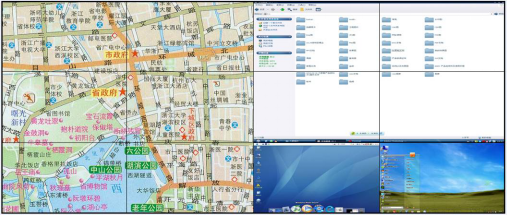

局部全屏功能如下图所示：

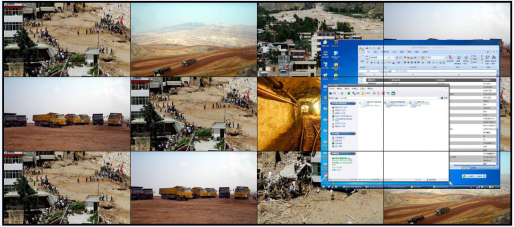

跨屏，漫游功能如下图所示：

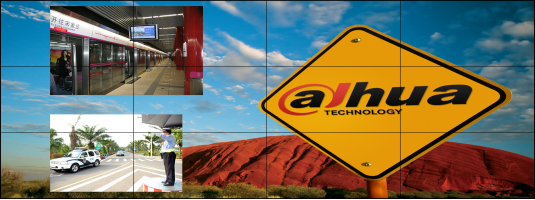

全屏拼接功能如下图所示：

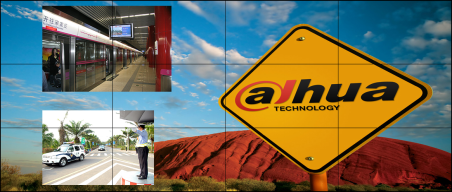

（1）可以实现模拟视频、计算机信号、高清数字信号、网络流媒体信号的单屏、漫游、局部全屏、整屏拼接功能。（图1）
图1
（2）施工中只需连接一根网线，即可在大屏幕上显示高清网络视频流信号，解决复杂布线和重复解码导致信号质量衰减的问题， 网络球机，IPC等网络信号接入交换机，无需外置解码设备，通过视频综合平台可直接解码输出，从而实现网络信号的单屏、整屏、跨屏漫游等功能。(图2)
图2
图2
（3）控制核心采用嵌入式设备，稳定安全，有效规避大屏幕操作过程中常见的Windows操作系统中毒以及系统崩溃引起的不可控问题。

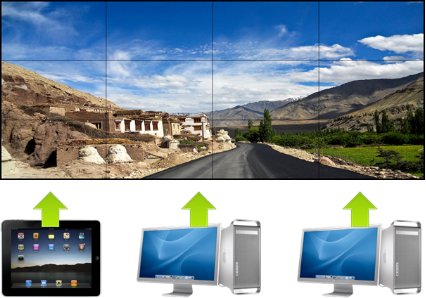

（4）联网情况下，可以多人同时操作大屏幕。（图3）
图3
（5）协议开放，大屏幕控制软件可以集成到安防平台软件，配合安防摇杆键盘更加方便。
（6）可以对矩阵、音频，窗帘、灯光等外部设备进行控制。

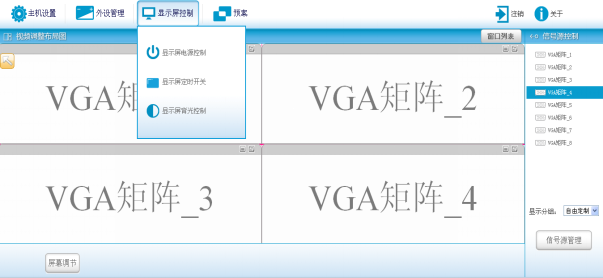

浙江大华大屏幕显示系统管理软件DH-DSCS是为大屏幕拼接显示墙开发的应用管理系统，其主要功能是为用户提供对显示拼接墙上的各类应用窗口的控制和管理，对外部输入信号的调用，对显示屏的控制以及实现对矩阵、集中控制设备等相关外围设备的控制与管理。提供友好而简便的人机操作界面，对显示墙的操控方便快捷，操作直观，彻底改变了传统显示拼接墙系统操作复杂的缺陷。
DH-DSCS软件采用B/S架构，局域网内任意一台PC均可通过IE浏览器访问、设置、操作，而不需要预先安装任何客户端软件，避免专用控制电脑单点故障给系统带来的失控风险。DH-DSCS软件还可平滑运行于大华全新开发的便携式无线控制终端。
（1）多区块控制：界面美观，功能实用，一套软件不仅可以控制多套大屏幕，还可以控制两侧电视墙；
（2）B/S架构：用户无需安装客户端程序，直接WEB访问，避免操作电脑瘫痪后无法控制大屏幕。
（3）信号组屏功能：当前，超高分辨率（比如10240*3072分辨率）GIS地图、管线图等应用层出不穷，业务服务器通常会配置多块显卡输出，我们通过信号组屏功能，可以将多个显卡输出的采集信号，从逻辑上捆绑为一个信号；这样，在开窗、切屏、漫游等操作的情况下，用户就像对一路信号操作一样；该功能广泛运用于公安、电力、煤矿、石油、天燃气、水利等领域。
（4）云台控制功能：兼容国内主流视频监控平台，可对球机的转动、变倍、变焦等进行操作。
（5）用户权限管理：将用户控制大屏幕和配置大屏幕等业务模块进行全方位权限管控，确保用户业务流管理的顺利实施。
（6）串口服务器扩展功能：可以最大限度增加对外围设备的管控。
（7）事件驱动报警功能：采用了最先进的面相对象技术，将设备故障、视线遮挡、烟雾预警、特定时间等作为统一报警事件集，当报警触发后，大屏幕自动显示报警视频，用最醒目的方式提醒用户。
（8）背光调节功能 ：可根据环境亮度情况，调节显示单元的亮度输出，达到节能环保和保护视力的作用。
（9）定时开关机功能 ：可以设定日期时间，周期性开启或者关闭大屏幕，避免人员下班后未及时关闭大屏幕的情况。
（10）多用户协作功能 ：可以有多个用户，按照各自级别同时管控大屏幕。
模拟信号传输显示：
PC，模拟摄像机等模拟信号源通过专用电缆分别接入模拟矩阵，直通到大屏幕显示单元或通过拼接控制器处理后输出到大屏幕显示单元进行显示。窗口可以实现单屏显示、多屏组合、跨屏显示、整屏漫游、任意缩放等灵活的显示功能。
高清数字信号传输显示：
本系统设计时考虑到了用户纯数字显示（HDMI\DVI\SDI）的需求，前端信号源通过HDMI\DVI\SDI线缆传输至大屏拼接控制器HDMI\DVI\SDI采集端口，经拼接控制器处理后输出到大屏幕显示单元进行显示。窗口可以实现单屏显示、多屏组合、跨屏显示、整屏漫游、任意缩放等灵活的显示功能。
网络信号传输显示：
本系统设计时考虑到用户对于网络信号的需求，传统的网络信号需经过解码设备转换成数字或者模拟信号才能输出，本套系统直接将网络信号接入拼接控制器，由拼接控制器处理后通过DVI输出。窗口可以实现单屏显示、多屏组合、跨屏显示、整屏漫游、任意缩放等灵活的显示功能。
集成控制：
视频综合平台除了作为图像信号接入、处理、输出的核心设备，还是整个系统的调度中枢。通过RS232/RS485等端口，可对视频矩阵、RGB矩阵的输入输出通道进行切换，对大屏幕显示单元进行信道切换、放大倍率设定及开关机操作等，使原本独立的各个物理设备协同工作，形成一个有机的整体。连接在局域网内的任意一台电脑均可作为大屏控制终端，远程操作图像控制器。
大华还全新开发出业内独有的便携式无线控制终端。通过平板电脑、手机等手持设备作为控制终端，来实现对大屏全部的操作控制。相对于传统的集中控制系统及无线终端，系统更为简化，且功能得到极大的提升，为客户提供一种灵活、便捷的操作体验。
FHD全高清分辨率
相较于460UT高清分辨率，550UCH-ES已经实现FHD全高清分辨率。通过FHD全高清分辨率，可以为您提供更为亮丽、生动、清晰的画面效果。
DHL460UT DHL550UCH-ES
节能环保LED背光
550UCH-ES采用LED发光二极管背光模式，功耗仅为240W，与传统的冷阴极荧光灯背光（CCFL）模式相比，功耗大幅度降低，真正做到了节能环保。
其他厂家55寸(CCFL) DHL550UCH-ES
工业级DID液晶面板，适合7*24小时连续工作
高对比度、高亮度，极大的提高画面层次，更好的表现画面细节
高保真数字处理，使图像更艳丽、逼真
自带3D梳状滤波器和3D降噪
接口丰富，视频信号可以环通
内置画面拼接功能
内嵌网络高清1080P解码模块，支持1-16画面分割缩放
支持任意画面轮巡；可直接通过网线接入IPC摄像机
2路CVBS环接功能，无需外置设备，实现组屏，一路开窗漫游
红外、RS232双控模式，支持PC远程控制
风扇智能检测，OSD菜单提醒
亮度智能检测，节能环保，整机单元待机功耗＜1W
采用防干扰金属外壳，无辐射
铝型材结构设计，工业级散热系统，延长设备使用寿命
内置电源，能耗低，超静音
快速堆叠，专业工程设计，支持弧形安装
|
参数/型号 |
DHL550UCH-E |
|
对角线尺寸 |
55"(16:9) |
|
类型 |
S-PVA(FHD) |
|
分辨率 |
1920×1080 |
|
点距 |
0.53025(H)×0.53025(V) |
|
物理拼缝 |
≤3.5mm |
|
背光模式 |
LED |
|
亮度(标准值) |
500 cd/㎡ |
|
对比度 |
4000:1 |
|
可视角度(水平/垂直) |
178/178 |
|
响应时间(灰阶) |
8ms |
|
色域(CIE1931) |
72% |
|
显示颜色 |
16.7M/8bit |
|
色彩饱和度 |
92% |
|
视频输入 |
CVBS(BNC)×2 |
|
PC信号 |
VGA(D-Sub)×1 |
|
网络视频解码信号 |
RJ45，高清H.264视频解码信号 |
|
数字信号 |
DVI×1 [1080P(1920×1080),向下兼容] |
|
HDMI×1 [1080P(1920×1080),向下兼容] |
|
|
信号环出 |
CVBS(BNC)×2 |
|
功耗(正常) |
240W |
|
待机功耗 |
≤1W |
|
电源管理 |
AC100-240V~(+/-10%),50/60 Hz |
|
安装方式 |
积木式堆叠/机柜式安装(备选) |
|
散热系统 |
工业散热风扇 |
|
控制方式 |
RS232串口控制，一路环出，红外遥控 |
|
边框颜色 |
黑色 |
|
外壳材质 |
金属 |
|
重量(毛重)含结构件 |
48.5kg |
|
单元尺寸(mm) |
1215.3×686.1×245 |
|
显示区域(mm) |
1209.6×680.4 |
|
包装尺寸(mm) |
1335×900×460 |
|
平均使用寿命 |
50，000小时 |
|
工作环境 |
温度：0℃~50℃ |
|
湿度：20%~95% |
|
|
海拔：0-23000英尺 |
|
|
存储环境 |
温度：-25℃~70℃ |
|
湿度：60%~75% |
|
|
海拔：0-43000英尺 |
|
|
特性 |
3.5mm极致拼缝 智能降噪、锯齿滤波 智能光控、温控 内置高清网络解码 |
|
实际尺寸以订购为准。 |
|
19”标准12U机架设计；
插卡式模块设计，可根据市场需求灵活配置；
满配支持1280路D1网络视频接入，240路1080P解码能力；
满配支持320路模拟视频接入（BNC）；80路高清视频接入（HD-SDI\光纤\VGA）；
内置冗余电源模块，支持220直接供电，安装便捷；
IntelX86架构，具有优秀的升级扩容能力，单机目前具备80路1080P码流接入\转发\存储并行处理能力，可升级主控卡支持100路以上的1080P码流接入\转发\存储并行处理能力；
主控板自带8个光口或者8个电口千兆以太网，4个USB2.0接口。
主控板自带VGA/DVI显示器接口和USB鼠标接口，可以方便的在本机操作和配置
支持E-SATA接口备份本地数据功能
