产品说明：
系统参数
主机系统
4U
系列
DSCON3000
类型
主机
主处理器
Intel Baytrail
操作系统
嵌入式操作系统
控制设备
DSCON3000-4U
功能参数
制式
PAL/NTSC自适应
总线
PCI-E总线
画面分割
支持1、2、4、9、16和M×N分割；单屏32窗，显示32路不同信号源
解码能力
整机支持160路1080p，40路800万，60路500万，20路1200万
视频接口
DVI；HDMI；BNC；RJ45
接口数量
最多80个
信号格式
DVI-I；DVI-D；HDMI；CVBS；HD-SDI；3G-SDI；HDCVI
输入板卡
VI3201FB-DC3000；VI0801HS-DC3000；VI0801HC-DC3000；VI0401HD-DC3000；VI0201UH-DC3000；VI0401HH-DC3000；VI0801HH-DC3000；VI0401HS-DC3000
输出板卡
VO0401HD-DC3000/VO0401HH-DC3000/VO0801HH-DC3000/VO0404HD-DC3000/VO0801HS-DC3000/VO0401HS-DC3000/VO0405UH-DC3000
公共模块
S70U01机箱假面板托板组件（1.1.02.08.0037）；冗余服务器电源-90VAC-264VAC-12V/56A（5V/6A）；680W-支持热插拔均流80plus gold-28PIN金手指输出（ 1.2.19.02.10003）；视频插座-DVI公转VGA母转接头（1.2.17.15.0028）；转接头 HDMI（公）转DVI（母）延长线300mm；转接线DP-HDMI（1.2.50.10.10144-000）；DVI转VGA转换器（1.5.01.98.01091）；转接线DP-DVI（1.2.50.10.10132-000）；DSCON3000_4U风扇（1.2.52.07.10008-000）；视频综合平台M70-4U左风扇框模块（1.1.03.01.10949）；视频综合平台M70-4U右风扇框模块（1.1.03.01.10950）
矩阵交换
视频源：模拟信号、数字信号、IPC、DVR等视频源接入；非压缩高清视频矩阵交换：根据选配的输入/输出板卡数量组成不同规模的非压缩高清视频矩阵。例如：9块输入卡，1张输出卡；非压缩标清视频矩阵交换：根据选配的输入/输出板卡数量组成不同规模的非压缩标清视频矩阵。例如：9块输入卡，1张输出卡
大屏拼接
大屏功能：支持拼接；缩放；叠加；漫游输入源：高清和标清，数字和模拟视频任意组合，混合显示输出接口：DVI-D控制方式：PC客户端、网络键盘、IPAD无线控制，本机支持外接显示器与鼠标，自带操作界面
接口
卡槽
12个（2个主控卡槽位，10个业务卡槽位）
接口
输入：BNC（1.0VP-P,阻抗：75Ω）；DVI-I数字视频接口输入，通过转换头支持VGA/HDMI信号；HDMI；双链路DVI；输出：DVI-D
控制卡
3×RS232，用于连接矩阵、液晶显示屏、中控等设备1×RS232（Db9），用于调试或连接中控设备1个RS485，用于连接云台控制设备
主控卡
网络接口：2×RJ45，支持10M/100M/1000M网络USB接口：2×USB2.0，1×USB3.0VGA接口：1×DB15，用于本地显示
主机箱
单电源（选配冗余电源模块），主控卡，智能温控风扇；标准19英寸4U高，10个业务插槽：所有业务卡支持输入输出混插DSCON3000-4U
电源
交流电源：100–120VAC，200–240VAC
常规参数
重量
≤30kg（满配）
工作湿度
10%～90%RH（无凝结），86kpa～106kpa
工作温度
-10℃～+55℃
功耗
≤300W（满配）

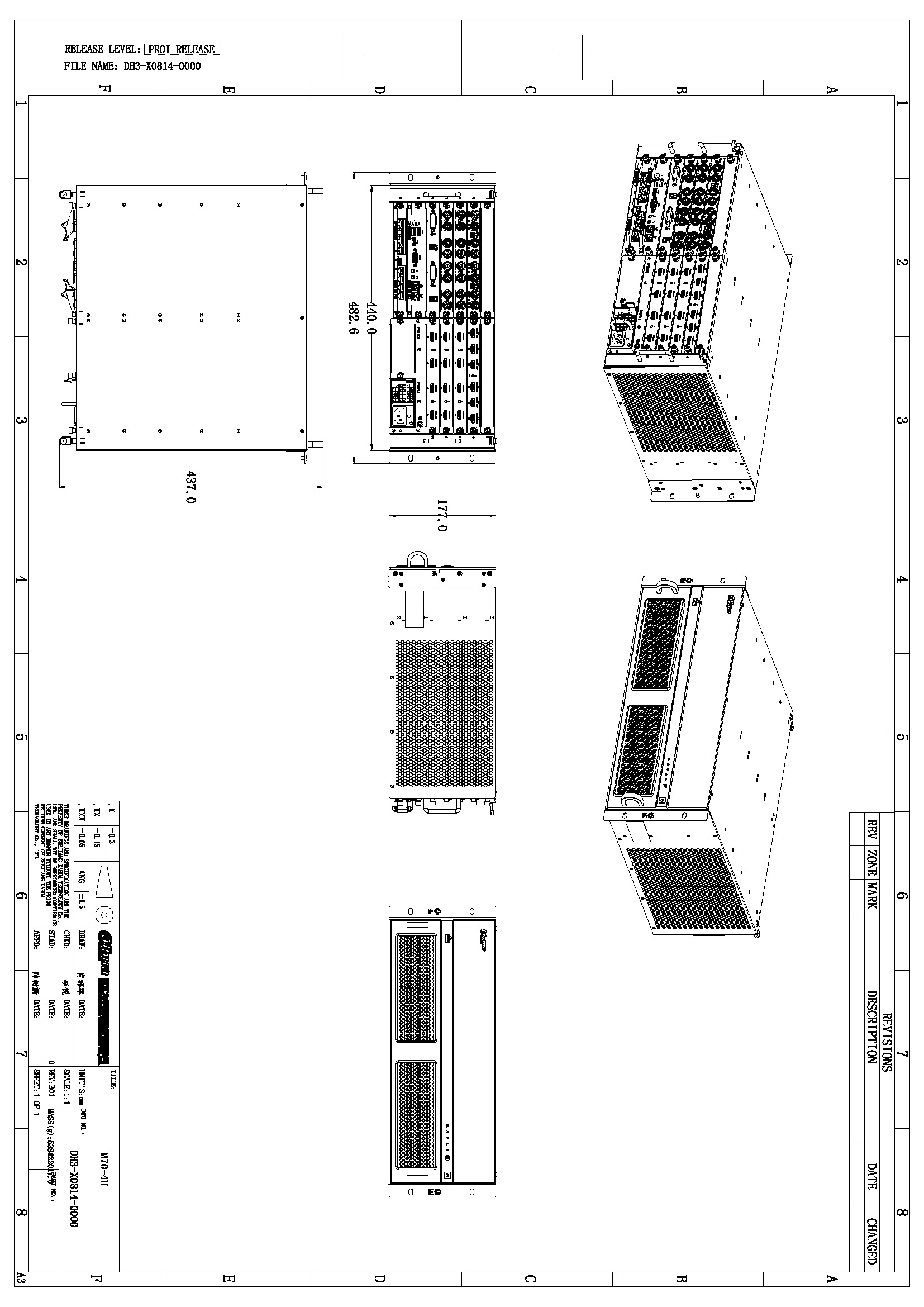

尺寸
19英寸4U机箱 482.6mm×437.0mm×177.0mm（宽×深×高）
控制器
DSCON3000-4U
